變/配電站智能巡檢機器人系統
變/配電站智能巡檢機器人是我公司根據電力市場需求開發研制的,用于變(配)電站的智能服務產品,通過自主或遠程控制模式,對變(配)電站的站所環境及開關柜,變壓器等設備進行巡檢,通過機器人設備搭載的高清智能識別系統,紅外熱成像測溫系統,局部放電檢測系統,實行變(配)電站全智能無人巡檢功能。
功能特點：
· 高精密伺服電機驅動，反應靈敏，運轉平穩，巡檢點精度高；
· 機器人機體水平360°連續旋轉,手臂垂直+90°~-90°,局放檢測部分30CM伸縮；
· 水平運行速度最高可達0.5M/s, 垂直升降速度最高可達75MM/s；
· 滑軌在線取電,可實現7天24小時不間斷巡檢；
· 電力載波通信,可靠性高,不受無線環境干擾；
· 雷達主動防碰撞,安全性高
· 1080P/10倍光學變焦視頻智能分析,可實現開關柜儀器儀表自動讀數,指示燈狀態,刀閘開合狀態等自動識別；
· 紅外熱成像測溫攝像機可實現站內變壓器,開關柜體,電纜等的溫度測量；
· 支持TEV,超聲波雙通道局部放電檢測；
· 支持8000個巡檢點；
· IP55防水防塵，-20℃~55℃環境兼容性；
· 電力行業標準四級防電磁干擾；
· 提供SDK開發包，可接入第三方視頻管理平臺；
|
型號參數 |
ST- RB100 |
|
運動性能參數 |
|
|
水平運行速度 |
不小于0.8m/S |
|
水平定位精度 |
最大水平運行速度下優于 ± 0.01M |
|
轉彎能力 |
最小轉彎能力不大于0.5M |
|
垂直運行速度 |
不小于70MM/S |
|
垂直升降高度 |
不小于1.4M |
|
垂直定位精度 |
最大垂直升降速度下優于 ± 0.01M |
|
機體運動性能 |
水平360°連續旋轉, 手臂 垂直+ 9 0 ° ~- 90° ,局放檢測部分15CM伸縮 |
|
巡檢點 |
1024個 |
|
智能識別 攝像機參數 |
|
|
圖像傳感器 |
1/ 2.8 " CMOS |
|
有效像素 |
200萬像素 |
|
光學倍數 |
10X |
|
有效焦距 |
4.9-49mm |
|
聚焦模式 |
自動 、 一鍵聚焦 |
|
最低照度 |
彩色：0.00 1 Lux @ F1.5；黑白 ： 0Lux @ F1.5 |
|
圖像壓縮方式 |
H.26 5 |
|
智能識別時間 |
小于2S |
|
智能識別誤差率 |
儀表讀數誤差小于5%,指示燈,刀閘狀態識別誤差小于0.1% |
|
紅外熱成像測溫 攝像機參數 |
|
|
分辨率 |
400*300 ,17um |
|
NETD |
<50mk @f1.0 @25℃ |
|
焦距 |
7mm/f1.1 |
|
非均勻校正 |
電磁閥快門 |
|
測溫功能有效 |
-40℃～70℃工作溫度,0%～80%工作濕度 |
|
測溫精度 |
環溫：10℃～35℃ 距離：1m～5m
±2℃或±2%（取大值）
±3℃或±3%（取大值） |
|
測溫范圍 |
-20℃～+150℃/-40℃～+550℃ |
|
測溫參數修正 |
輻射率可調(0.01-1.00) |
|
超溫報警 |
區域內最高溫/最低溫追蹤 |
|
局部放電傳感器 參數 |
|
|
TEV傳感器 |
傳感器：容性 頻率范圍：0-100MHz 測量量程：0-22dB 分辨率：1dB 誤差：±1dB |
|
超聲波傳感器 |
傳感器靈敏度：1dB 中心頻率：40kHz 測量量程：0-21dB 分辨率：1dB 誤差：±1dB |
|
通用參數 |
|
|
適用范圍 |
室內 |
|
輸入電壓 |
DC 24 V供電 |
|
功耗 |
最大功耗小于 100 W |
|
環境溫度 |
- 20℃ ~ 55℃ |
|
環境濕度 |
≤ 9 5 % |
|
防護等級 |
IP 55 |
|
外形尺寸 |

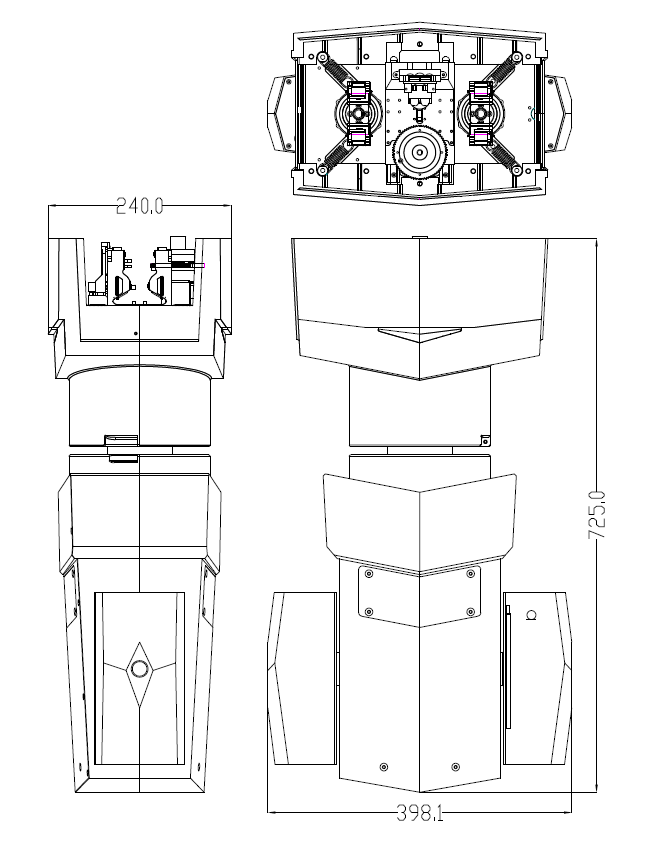

最大尺寸L398mm*W240mm*H725mm |
|
重量 |
小于12 KG |
