輸電線路微氣象視頻監控裝置 M7
【概括】
M7是一款集圖像/視頻、微氣象站、存儲、傳輸、太陽能取電一體的工業化、智能化、一體化設計的輸電線路視頻監測裝置。其不僅可以對輸電線廊區域、塔基區域等周邊環境以及本塔和周邊桿塔的導地線、金具等實現銷釘級圖像/視頻監控，更可以實時監測輸電鐵塔周邊環境的七維微氣象，全力守護輸電線路的安全。
【應用場景】
裝置安裝便捷、重量合適、成本較低，適合用于安裝在溫濕度、風速風向等氣象變化復雜的河流跨越地區、峽谷地區的輸電線路桿塔上以及其他一些重點桿塔上，更好的保護輸電線路的安全。
40倍超星光級光學變焦鏡頭，支持水平360°旋轉，垂直180°旋轉；
支持溫度、濕度、氣壓、輻射、風速、風向、雨量等七維微氣象實時測量；
支持智能巡線功能；
支持實時視頻、定時圖片抓拍監控通道、金具和周邊環境；
支持自動錄像并存儲于前端，需要時能調取查看；
支持超過255個預置位；
支持智能雨刮功能，確保鏡頭表面無污穢遮擋；
支持抓拍圖片的智能分析識別，識別對象包括機械車輛、金具等；
4G全網通接入移動網絡，智能流量管理功能實時保證網絡正常；
休眠功耗≤0.6W，支持智能電量管理，自動切換工作模式；
|
序號 |
類別 |
M7 |
|
攝像機 |
||
|
1 |
傳感器類型 |
1/1.8" Progressive Scan CMOS |
|
2 |
像素 |
200萬 |
|
3 |
鏡頭 |
焦距=5.05-202mm，F值=F1.55-F4.8, |
|
4 |
最低照度 |
夜視 彩色:0.001Lux |
|
微氣象參數 |
||
|
1 |
溫度 |
-40℃～＋90℃；誤差±0.3℃ |
|
2 |
濕度 |
0～100％；誤差±2% |
|
3 |
氣壓 |
300hPa～1100hPa；（絕對）±1hPa；（相對）±0.12hPa |
|
4 |
太陽輻射 |
0～1800W/m2；誤差±5％ |
|
5 |
風速 |
0～60m/s；±（0.5＋0.03V）m/s，V為標準風速值 |
|
6 |
風向 |
裝置標記（N）為基準點，方向在0～359.9°，誤差±3° |
|
7 |
雨量 |
mm為單位，誤差±5％ |
|
云臺功能 |
||
|
1 |
云臺 |
支持水平360°旋轉，垂直180°旋轉 |
|
2 |
倍率 |
40X變倍 |
|
3 |
預置位 |
超過255個 |
|
4 |
雨刮 |
支持智能雨刮 |
|
壓縮標準 |
||
|
1 |
編碼格式 |
視頻編碼H.265/H.264；圖片JPEG |
|
2 |
編碼類型 |
BaseLine Profile/Main Profile/High_profile |
|
3 |
視頻碼率 |
32 Kbps~16Mbps，CBR/VBR可調 |
|
圖片/視頻 |
||
|
1 |
圖像分辨率 |
200萬 1920×1080 |
|
2 |
幀率 |
1fps~30fps可調 |
|
3 |
圖像設置 |
可調防閃爍，AE，增益，2D/3D降噪，白平衡，亮度，色度，對比度，飽和度，銳度等 |
|
4 |
圖像增強 |
支持背光補償、數字寬動態、強光抑制、數字降噪 |
|
5 |
字符疊加 |
支持自定義文字、時間、微氣象參數疊加 |
|
功能 |
||
|
1 |
智能分析 |
支持圖片分析，包括但不限于機械車輛識別（吊車、挖掘機等） |
|
2 |
電量管理 |
支持剩余電量、蓄電池充放電數據實時預覽，智能切換工作模式 |
|
3 |
流量管理 |
支持每月、每日流量限額使用，依據剩余流量自動切換工作模式 |
|
4 |
錄像管理 |
支持自動錄像存儲于前端，需要時可從平臺調取 |
|
通訊 |
||
|
1 |
網絡傳輸 |
支持2G/3G/4G全網通接入移動網絡 |
|
2 |
安全接入 |
支持國網加密 |
|
3 |
支持協議 |
I1協議、南網協議、金三立協議，支持協議對接定制 |
|
供電系統 |
||
|
1 |
太陽能板 |
單晶硅180W/360W太陽能電池板可選 |
|
2 |
電池 |
100AH和200AH的硅能、膠體、鋰電池可選 |
|
3 |
無陽光工作時間 |
≥20天 |
|
常規參數 |
||
|
1 |
功耗 |
休眠功耗≤0.6W |
|
2 |
存儲 |
支持前端視頻、圖片存儲，支持斷網續傳 |
|
3 |
定位 |
支持GPS/北斗定位 |
|
4 |
接口 |
支持DC12V接口、USB接口、SIM卡接口、開關 |
|
5 |
工作溫濕度 |
工作溫度：-40℃ ~+ 70℃ 相對濕度：0%RH ~ 100%RH |
|
6 |
防護等級 |
IP67 |
|
7 |
主機尺寸 |

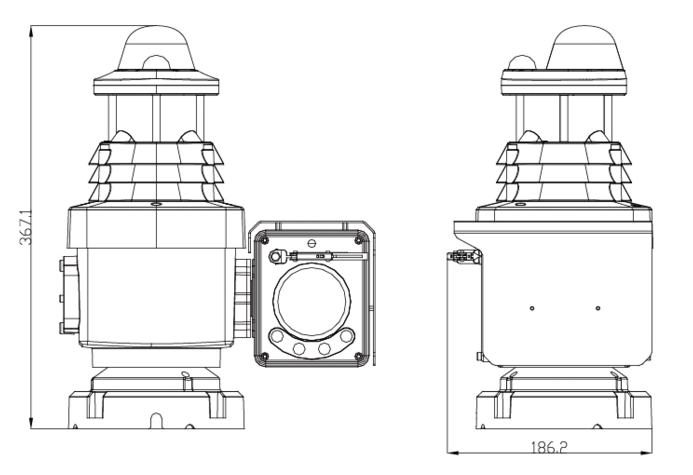

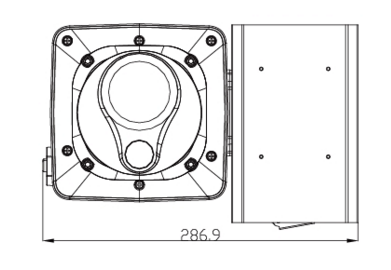

286.9mm(長)×186.2mm(寬)×367.1mm(高) |
|
8 |
重量 |
主機≤ 6.5kg |
