雙光譜系列視頻監測裝置M7i（七維）
一款結合可見光與熱成像，結合金具測溫與細節監測的一體化視頻裝置，適用于對輸電線路桿塔、電纜終端場以及變配電站進行測溫、視頻、微氣象的多維度監測。裝置不僅能對接續金具、絕緣子、高壓套管等關鍵設備、以及周邊煙火等進行溫度監測并及時預警，同時也能對塔基、通道、金具等監測對象作全方位圖像視頻監測，極大提高電力巡檢效率，及較早發現線路或設備熱缺陷問題并預警。
·支持對桿塔設備溫度監測及時發現熱缺陷問題并預警

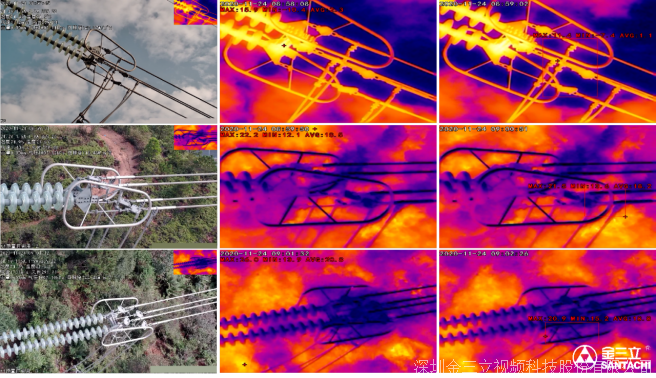

·支持可見光和熱成像畫中畫及圖像融合
·支持自動生成、在線查看、一鍵導出紅外巡檢報告功能
·全方位智能動態監測：云臺支持水平360°旋轉、垂直-90°~+90°旋轉
·40倍光學變焦，實現對本塔狀態、金具、絕緣子串、導線和通道等細節全方位狀態追蹤
·基于行業深度定制智能分析算法，支持圖片抓拍分析、AI目標識別功能
·支持線路自動巡線
·智能AI功能支持透霧、智能曝光AE、智能聚焦AF
·防護等級IP67
|
熱成像攝像機 |
||
|
1 |
傳感器類型 |
非制冷型氧化釩紅外探測器 |
|
2 |
NETD（噪聲等效溫差） |
≤ 60mk(@F#=1.0) |
|
3 |
調色板 |
黑熱/白熱/鐵紅/彩虹等多種偽彩 |
|
可見光攝像機 |
||
|
1 |
傳感器類型 |
1/1.8" Progressive Scan CMOS |
|
2 |
像素 |
200萬 |
|
3 |
鏡頭 |
40倍光學變倍 |
|
4 |
分辨率 |
200萬 1920×1080 |
|
5 |
最低照度 |
夜視 彩色:0.001Lux @(F1.6,AGC ON) |
|
云臺功能 |
||
|
1 |
云臺 |
支持水平0°~360°連續旋轉，垂直-90°~+90°自動翻轉，無監視盲區 |
|
2 |
預置位 |
≥1000個 |
|
3 |
透霧 |
支持透霧 |
|
4 |
雨刮 |
支持智能雨刮 |
|
微氣象 |
||
|
1 |
溫度 |
-40℃～＋80℃；誤差±0.3℃；12次/分 |
|
2 |
濕度 |
0～100％；誤差±2%；12次/分 |
|
3 |
風速 |
0～60m/s；±0.2m/s或讀數的3%，兩者中取較大者；1次/2分 |
|
4 |
風向 |
裝置標記(N)為基準點，方向在0～359.9°，誤差±3°；1次/小時 |
|
5 |
雨量 |
mm為單位，誤差±5％；1次/分 |
|
6 |
氣壓 |
300hPa～1100hPa；（絕對）±1hPa；（相對）±0.12hPa；12次/分 |
|
7 |
光輻射 |
0～1800W/m2；誤差±5％；12次/分 |
|
圖片/視頻 |
||
|
1 |
幀率 |
1fps~30fps可調 |
|
2 |
圖像設置 |
可調防閃爍，AE，3D降噪，白平衡，亮度，色度，對比度，飽和度，銳度等 |
|
3 |
圖像增強 |
支持背光補償、數字寬動態、強光抑制、數字降噪 |
|
4 |
字符疊加 |
支持微氣象數據、自定義文字、時間、光伏陣列電壓和電流、電池電流和電流、流量、信號強度等OSD疊加 |
|
功能 |
||
|
1 |
智能巡線 |
支持智能巡線，可配置巡線時間、名稱 |
|
2 |
智能分析 |
具有智能分析功能，可識別導線異物、煙霧、火點、吊車、塔吊等大型施工機械的安全隱患，如識別到安全隱患能自動抓拍，抓拍的畫面上能將隱患類型標識出來,并及時向平臺上告報警信息 |
|
3 |
電量管理 |
支持剩余電量、蓄電池充放電數據實時預覽，智能切換工作模式 |
|
4 |
流量管理 |
支持每月、每日流量限額使用，依據剩余流量自動切換工作模式 |
|
5 |
遠程在線管理 |
支持裝置遠程在線升級，裝置相關狀態數據實時上傳 |
|
壓縮標準 |
||
|
1 |
編碼格式 |
視頻編碼H.265/H.264；圖片JPEG |
|
2 |
編碼類型 |
BaseLine Profile/Main Profile |
|
3 |
壓縮輸出碼率 |
32 Kbps~16Mbps，CBR/VBR可調 |
|
通訊 |
||
|
1 |
網絡傳輸 |
支持雙卡4G全網通、APN專網接入移動網絡、流量管理、信號強度顯示 |
|
2 |
安全 |
支持南瑞加密、南網加密等數據加密方式 |
|
3 |
支持協議 |
國網I1協議和B接口協議、南網協議、金三立協議，支持協議對接定制 |
|
供電系統 |
||
|
1 |
太陽能板 |
180W/2*180W（可選）太陽能電池板 |
|
2 |
電池 |
100AH/200AH可選，鋰電/膠體/硅能可選 |
|
3 |
無陽光工作時間 |
≥20天 |
|
常規參數 |
||
|
1 |
功耗 |
休眠功耗≤1W |
|
2 |
存儲 |
標準配置64G TF卡，支持前端圖片&視頻存儲，支持斷網續傳 |
|
3 |
定位 |
支持北斗定位/GPS |
|
4 |
接口 |
支持DC12V接口、USB接口、SIM卡接口 |
|
5 |
工作溫濕度 |
工作溫度：-40℃～70℃ 相對濕度：5%RH——100%RH |
|
6 |
電源 |
DC12V |
|
7 |
防護等級 |
IP67 |
