雙目協同視頻監測裝置M7c（七維）
一款廣角和變倍鏡頭聯合，兼顧全局和細節監測的一體化視頻監控裝置，適用于輸電線路、變配電站等場景，實現視頻、圖像、微氣象等多維度監測。裝置既能以廣角鏡頭實現對通道、桿塔、變壓器等全局圖像視頻監測，也可在全局畫面一鍵定位，變倍鏡頭動態追蹤，實現對金具、絕緣子、高壓套管等關鍵設備細節的圖像視頻監測，達到掌控細節而不迷失全局，極大提高輸電線路的巡檢效率。

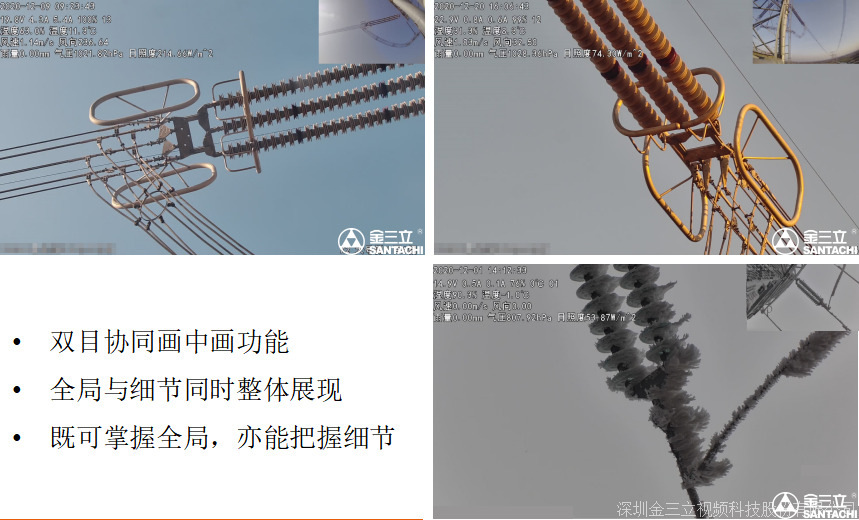

·雙目協同，全局與細節聯動，實現對細節的實時追蹤
·畫中畫一鍵定位，在全局和細節畫面均可快捷定位
·畫中畫一鍵切換，實現全局與細節全方位狀態的自由掌控
·云臺支持水平360°旋轉、垂直-90°~+90°旋轉，實現全方位智能動態監測
·40倍光學變焦，對本塔狀態、金具、絕緣子、導線等細節全方位狀態追蹤
·溫度、濕度、風速、風向、雨量、氣壓、光輻射等七維微氣象監測，實現智能全天候感知
·基于行業深度定制智能分析算法，支持抓拍圖像和實時視頻分析，包括但不限于機械車輛
·看守位實時監測錄像，可設置超過1000個預置位的動態抓拍
·智能巡線，對線路定時、定點巡視，實現智能全天候狀態監測
·防護等級 IP67，為全天候全感知狀態監測提供有力保障
|
序號 |
類別 |
雙目協同視頻 監測 裝置 M7c（七維） |
|
|
攝像機 |
變倍 |
廣角 |
|
|
1 |
傳感器類型 |
1/1.8" Progressive Scan CMOS |
1/2.8" Progressive Scan CMOS |
|
2 |
像素 |
200萬 |
200萬 |
|
3 |
鏡頭 |
40倍光學變倍 |
水平122° |
|
4 |
最低照度 |
夜視 彩色:0.001Lux @(F1.6,AGC ON) |
|
|
云臺功能 |
|||
|
1 |
云臺 |
支持水平0°~360°連續旋轉，垂直-90°~+90°自動翻轉，無監視盲區 |
|
|
2 |
預置位 |
≥1000個 |
|
|
3 |
透霧 |
支持 |
|
|
4 |
雨刮 |
支持智能雨刮 |
|
|
微氣象 |
|||
|
1 |
溫度 |
-40℃～＋80℃；誤差±0.3℃；12次/分 |
|
|
2 |
濕度 |
0～100％；誤差±2%；12次/分 |
|
|
3 |
風速 |
0～60m/s；±0.2m/s或讀數的3%，兩者中取較大者；1次/2分 |
|
|
4 |
風向 |
裝置標記(N)為基準點，方向在0～359.9°，誤差±3°；1次/小時 |
|
|
5 |
雨量 |
mm為單位，誤差±5％；1次/分 |
|
|
6 |
氣壓 |
300hPa～1100hPa；（絕對）±1hPa；（相對）±0.12hPa；12次/分 |
|
|
7 |
光輻射 |
0～1800W/m2；誤差±5％；12次/分 |
|
|
圖片/視頻 |
|||
|
1 |
幀率 |
1fps~30fps可調 |
|
|
2 |
圖像設置 |
可調防閃爍，AE，3D降噪，白平衡，亮度，色度，對比度，飽和度，銳度等 |
|
|
3 |
圖像增強 |
支持背光補償、數字寬動態、強光抑制、數字降噪 |
|
|
4 |
字符疊加 |
支持微氣象數據、自定義文字、時間、電量信息等OSD疊加 |
|
|
功能 |
|||
|
1 |
雙目協同 |
支持全局畫面自動疊加于細節畫面，細節監測的同時掌握全局 |
|
|
2 |
一鍵切換 |
支持畫中畫一鍵切換全局與細節的主體畫面展示 |
|
|
3 |
一鍵定位 |
畫中畫的全局和細節畫面均可快捷定位 |
|
|
4 |
智能巡線 |
支持智能巡線，可配置巡線時間、名稱 |
|
|
5 |
智能分析 |
具有智能分析功能，可識別導線異物、煙霧、火點、吊車、塔吊等大型施工機械的安全隱患，如識別到安全隱患能自動抓拍，抓拍的畫面上能將隱患類型標識出來,并及時向平臺上告報警信息 |
|
|
6 |
電量管理 |
支持剩余電量、蓄電池充放電數據實時預覽，智能切換工作模式 |
|
|
7 |
流量管理 |
支持每月、每日流量限額使用，依據剩余流量自動切換工作模式 |
|
|
8 |
遠程在線管理 |
支持裝置遠程在線升級，相關狀態數據實時上傳 |
|
|
壓縮標準 |
|||
|
1 |
編碼格式 |
視頻編碼H.265/H.264；圖片JPEG |
|
|
2 |
編碼類型 |
BaseLine Profile/Main Profile |
|
|
3 |
壓縮輸出碼率 |
32 Kbps~16Mbps，CBR/VBR可調 |
|
|
通訊 |
|||
|
1 |
網絡傳輸 |
支持雙卡4G全網通、APN專網接入移動網絡、流量管理、信號強度顯示 |
|
|
2 |
安全 |
支持南瑞加密、南網加密等數據加密方式 |
|
|
3 |
支持協議 |
國網I1協議和B接口協議、南網協議、金三立協議，支持協議對接定制 |
|
|
供電系統 |
|||
|
1 |
太陽能板 |
180W/2*180W（可選）太陽能電池板 |
|
|
2 |
電池 |
100AH/200AH可選，鋰電/膠體/硅能可選 |
|
|
3 |
無陽光工作時間 |
≥20天 |
|
|
常規參數 |
七維M7c |
||
|
1 |
功耗 |
休眠功耗≤1W |
|
|
2 |
存儲 |
標準配置64G TF卡，支持前端圖片&視頻存儲，支持斷網續傳 |
|
|
3 |
定位 |
支持北斗/GPS定位 |
|
|
4 |
硬件接口 |
支持DC12V接口、USB接口、SIM卡接口 |
|
|
5 |
工作溫濕度 |
工作溫度：-40℃～70℃ 相對濕度：5%RH～100%RH |
|
|
6 |
電源 |
DC 12V |
|
|
7 |
防護等級 |
IP67 |
|
