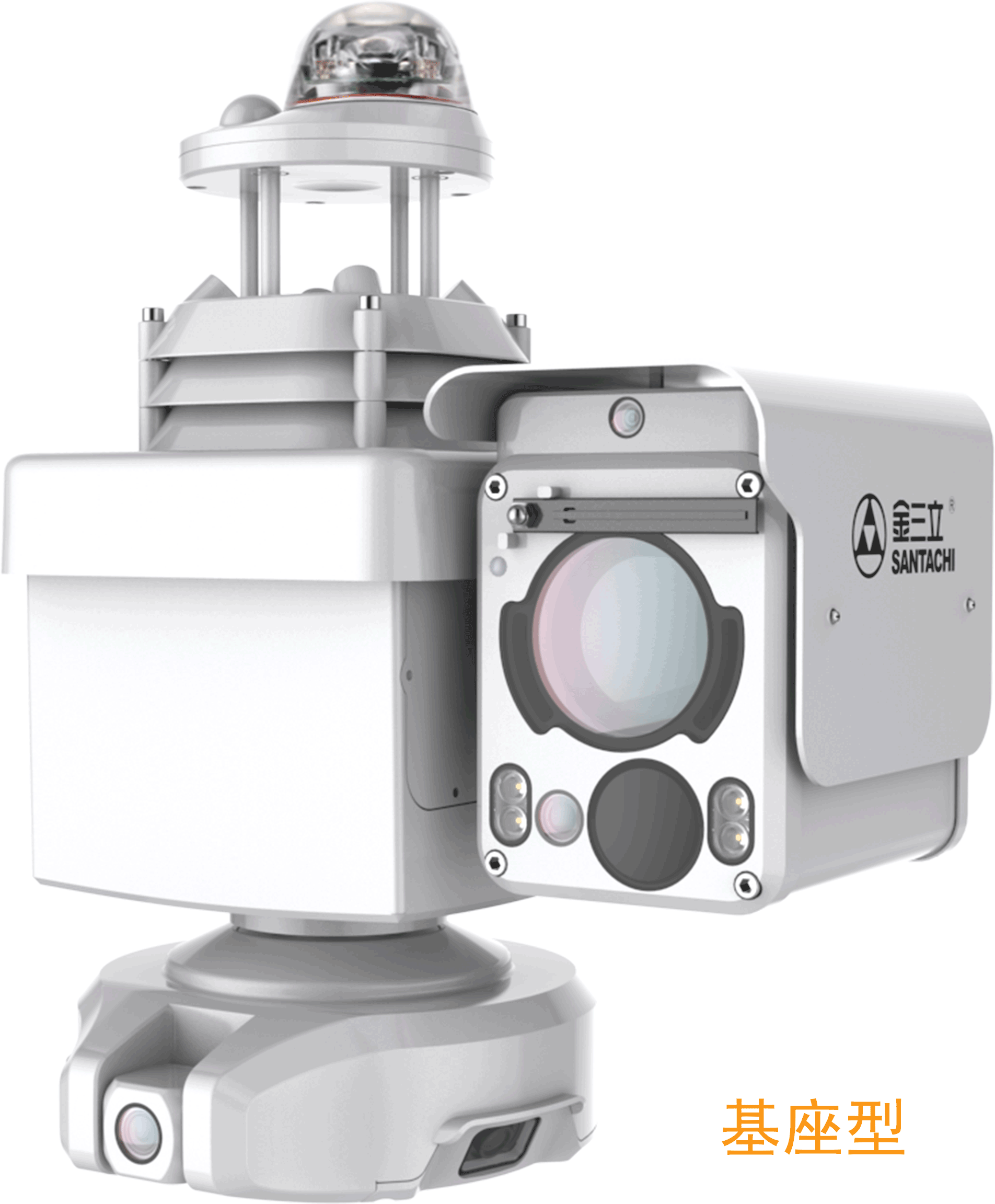

電力超高清5G測溫裝置 V7i
V7i是一款集熱成像測溫、4K變倍、超高清攝像、全景值守、點云測距、微氣象監測、5G應用一體化設計的電力超高清測溫裝置。
裝置可實現輸電線路、終端場/塔、變電站等本體設備熱缺陷檢測、4K超高清視頻監測、通道隱患智能快速識別，及早期發現設備熱缺陷問題、現場安全問題并預警，進一步提升智能化運維管理效率，降低輸電隱患發生率。
·雙光畫中畫，靈活測溫
融合 可見光和熱成像技術，以畫中畫形式融合呈現，實現靈活測溫
·七維微氣象，測溫校正
搭載七維微氣象模塊，提供環境數據，校正紅外測溫數據，提高測溫可信度
·多模判斷，及早預警
通過表面溫度判斷、三相比較判斷、相對溫差判斷模式，對異常溫度進行預警上告
·紅外巡檢，省心省力
裝置可自動實現對輸電線路金具、終端塔/場的套管、尾管等紅外測溫巡檢，系統會根據巡檢數據進行分析，自動生成紅外巡檢報告。
·三維測距，精準告警
基于三維點云數據和二維圖像數據，前端重構三維空間數據模型，實時分析、動態量測隱患與導線的距離，超過安全閾值時聯動高精度云臺&超清4K變倍二次分析確定，實現超安全距離自動告警，告警有效率100%。
·5G應用，極致體驗
5G技術應用，體驗超清視頻，實時預警
|
序號 |
類別 |
電力超高清5G測溫裝置 |
||||||
|
云臺熱成像攝像機 |
||||||||
|
1 |
傳感器類型 |
非制冷型氧化釩紅外探測器 |
||||||
|
3 |
分辨率 |
256×192 |
384×288 |
|||||
|
4 |
精度 |
±2℃或讀數的±2% |
||||||
|
6 |
調色板 |
黑熱/白熱/鐵紅/彩虹等多種偽彩 |
||||||
|
云臺可見光攝像機 |
抓拍攝像機 |
40倍變倍攝像機 |
||||||
|
1 |
傳感器類型 |
1/2.8" Progressive Scan CMOS |
1/1.8" Progressive Scan CMOS |
|||||
|
2 |
像素 |
3200萬 |
800萬 |
|||||
|
3 |
分辨率 |
6560×4928 |
3840×2160 |
|||||
|
基座全景攝像機 (基座型) |
左下側攝像機 |
前置攝像機 |
右下側攝像機 |
|||||
|
1 |
傳感器類型 |
1/2.8" Progressive Scan CMOS |
1/2.8" Progressive Scan CMOS |
1/2.8" Progressive Scan CMOS |
||||
|
2 |
像素 |
200萬 |
800萬 |
200萬 |
||||
|
3 |
分辨率 |
1920×1080 |
3840×2160 |
1920×1080 |
||||
|
云臺功能 |
||||||||
|
1 |
云臺 |
支持水平0°~360°連續旋轉，垂直-90°~+90°自動翻轉 |
||||||
|
2 |
預置位 |
≥256個 |
||||||
|
3 |
透霧 |
支持透霧 |
||||||
|
4 |
雨刮 |
支持智能雨刮 |
||||||
|
微氣象 |
||||||||
|
1 |
溫度 |
-40℃～＋80℃；誤差±0.3℃；分辨力0.1℃ |
||||||
|
2 |
濕度 |
0～100％；誤差±2%；分辨力1% |
||||||
|
3 |
風速 |
0～60m/s；±（0.5+0.03V）m/s，V為標準風速值；分辨力0.1m/s |
||||||
|
4 |
風向 |
以正北方向為基準點，8個方位的風向測定；誤差±5°；分辨力3° |
||||||
|
5 |
雨量 |
單位mm；誤差±4％；分辨力0.1mm |
||||||
|
6 |
氣壓 |
550hPa～1100hPa；±0.3hPa；分辨力0.1hPa |
||||||
|
7 |
光輻射 |
0～1800W/m2；誤差≤5％；分辨力1W/m2 |
||||||
|
通用功能 |
||||||||
|
1 |
在線測溫 |
支持在線測溫，及時發現熱缺陷問題并預警 |
||||||
|
2 |
紅外巡檢 |
支持自動紅外巡檢，自動生成、在線查看、一鍵導出紅外巡檢報告 |
||||||
|
3 |
智能巡線 |
支持自動智能巡線，可配置巡線時間、名稱 |
||||||
|
4 |
智能分析 |
支持前端實時視頻分析，類型包括機械車輛識別、導線異物、山火、煙霧等 |
||||||
|
5 |
流量管理 |
支持每月、每日流量限額使用，依據剩余流量自動切換工作模式 |
||||||
|
6 |
電量管理 |
支持剩余電量、蓄電池充放電數據實時預覽，智能切換工作模式 |
||||||
|
7 |
遠程管理 |
支持裝置遠程在線升級，裝置相關狀態數據實時上傳 |
||||||
|
8 |
聲光告警(可選) |
支持智能分析后聯動聲光告警功能 |
||||||
|
特有功能(基座型) |
||||||||
|
1 |
三維測距（可選） |
支持基于點云的機械車輛測距 |
||||||
|
2 |
雙重分析 |
支持超高清鏡頭全天候值守，聯動變倍鏡頭二次分析隱患確定 |
||||||
|
3 |
全景值守 |
支持基座全天候值守 |
||||||
|
通訊 |
||||||||
|
1 |
網絡傳輸 |
支持雙卡5G/4G全網通、APN專網接入移動網絡、信號強度顯示 |
||||||
|
2 |
安全 |
支持國網加密芯片、南網加密芯片加密、TF卡加密進行數據加密方式 |
||||||
|
3 |
支持協議 |
國網圖像視頻綜合協議、南網協議、金三立協議，支持協議對接定制 |
||||||
|
供電系統 |
V9i基礎型 |
V9i基座型 |
||||||
|
1 |
太陽能板 |
標配1塊180W太陽能電池板 |
標配2塊180W太陽能電池板 |
|||||
|
2 |
電池 |
標配100AH，鋰電/膠體/硅能可選 |
標配200AH，鋰電/膠體/硅能可選 |
|||||
|
3 |
無陽光工作時間 |
≥20天 |
||||||
|
常規參數 |
V9i基礎型 |
V9i基座型 |
||||||
|
1 |
存儲 |
標配64G TF卡，支持前端圖片/視頻存儲，支持斷網續傳 |
||||||
|
2 |
定位 |
支持北斗/GPS定位 |
||||||
|
3 |
接口 |
支持DC12V接口、USB接口、SIM卡接口 |
||||||
|
4 |
電源 |
DC 12.8V |
||||||
|
5 |
工作溫濕度 |
工作溫度：-40℃～70℃；相對濕度：5%RH～100%RH |
||||||
|
6 |
防護等級 |
IP67 |
||||||
|
7 |
主機尺寸 mm |
306×200×399 |
316×223×410 |
|||||
|
8 |
主機重量 Kg |
6.6kg |
7.5kg |
|||||
