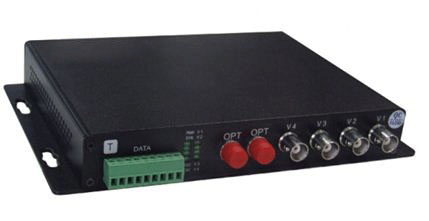

節點視音頻光端機（遠端機） ST-GC-F
單芯光纖最多能傳輸256路視頻的前端信號，單纖最大滿足256個節點的傳輸接入
光纖總線上任一節點發生故障或者掉電，故障點自動切除或恢復，不影響其它節點的正常通信

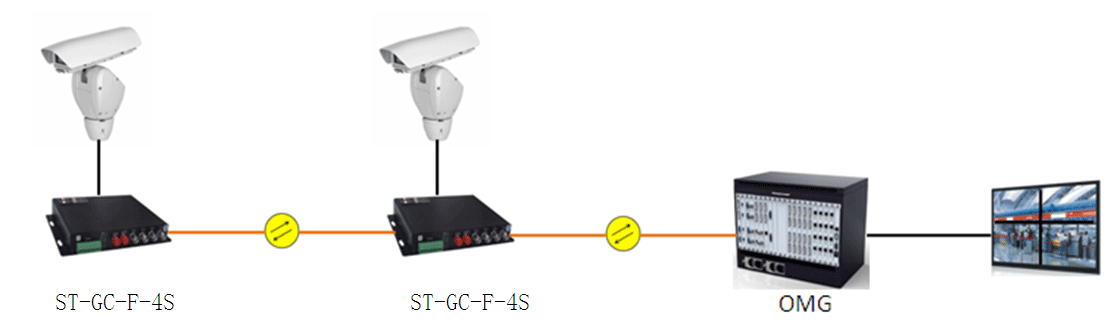

支持總線級聯式、分布式等各種連接應用，適用于環/樹/星形網等多種網絡結構
具有防塵、防鹽霧、防酸霧等性能
采用雷電、浪涌，ESD防護設計
采用工業級設計和器件、全表面貼裝技術
|
光學指標 |
|
|
光口類型 |
FC |
|
波長 |
1310/1550nm |
|
出纖功率 |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
接收靈敏度 |
≤-26dBm |
|
單波長帶寬 |
1.25G |
|
傳輸距離 |
多模0-2km； 單模：0-25km，0-60km，0-100km |
|
最大光功率預留量 |
15dbm/20dbm/25dbm/30dbm |
|
光纖接口 |
FC/ST/SC可選 |
|
視頻指標 |
|
|
視頻通道： |
1-4可選 |
|
信號制式： |
PAL/NTSC/SECAM |
|
標稱輸入輸出電平 |
1Vp-p （典型） |
|
標稱輸入輸出阻抗 |
75Ω |
|
每通道帶寬 |
8 MHz |
|
抽樣頻率 |
16MHz |
|
量化等級 |
8/10bit |
|
微分增益 |
< 1%（典型值） |
|
微分相位 |
< 1 ? （典型值） |
|
加權信噪比 |
65dB（典型值） |
|
色亮度延時差 |
10ns（典型值） |
|
色亮度增益差 |
±10%（典型值） |
|
連接器 |
金屬BNC |
|
數據接口 |
|
|
數據數率 |
DC-115.2Kbps/DC-2Mbps |
|
尺寸/供電/功率 |
|
|
尺寸 |
200mm(長)*138mm(寬)*26mm(高) |
|
供電方式 |
外接電源適配器,220V/110VAC、-48VDC、24VDC、12VDC可選 |
|
最大消耗功率 |
5W |
|
產品型號 |
產品描述 |
|
ST-GC-F-1 |
1路BNC視頻，單模單纖，FC接口，波長1310nm，傳輸距離20KM |
|
ST-GC-F-2 |
2路BNC視頻，單模單纖，FC接口，波長1310nm，傳輸距離20KM |
|
ST-GC-F-4 |
4路BNC視頻，單模單纖，FC接口，波長1310nm，傳輸距離20KM |
|
ST-GC-F-1S |
1路BNC視頻，1路反向數據，單模，單纖雙向，FC接口，波長1310/1550nm，傳輸距離20KM |
|
ST-GC-F-2S |
2路BNC視頻，1路反向數據，單模，單纖雙向，FC接口，波長1310/1550nm，傳輸距離20KM |
|
ST-GC-F-4S |
4路BNC視頻，1路反向數據，單模，單纖雙向，FC接口，波長1310/1550nm，傳輸距離20KM |
