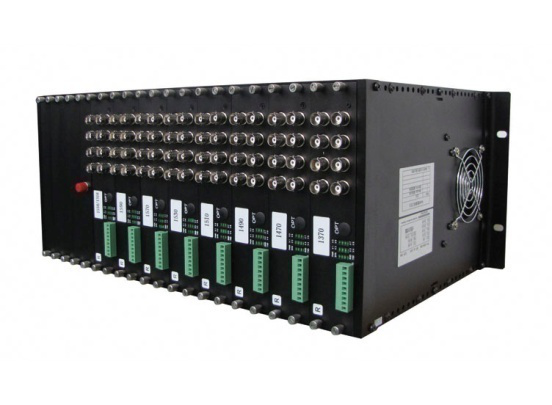

節點視音頻光端機（局端機）ST-GC-N
單芯光纖最多能傳輸256路視頻的前端信號，單纖最大滿足256個節點的傳輸接入
光自動保護切換技術(<1ms)的應用，大大增強了系統通信的可靠性，穩定性和可維護性
支持總線級聯式、分布式等各種連接應用，適用于環/樹/星形網等多種網絡結構
具備電源、光纖鏈路、數據狀態，視頻支路狀態完善的指示
采用雷電、浪涌，ESD防護設計
采用工業級設計和器件、全表面貼裝技術
|
光學指標 |
|
|
光口類型 |
FC |
|
波長 |
1310/1550nm |
|
出纖功率 |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
接收靈敏度 |
≤-26dBm |
|
單波長帶寬 |
2.5G |
|
傳輸距離 |
多模 0-2km ； 單模： 0-25km ， 0-60km ， 0-100km |
|
最大光功率預留量 |
15dbm/20dbm/25dbm/30dbm |
|
光纖接口 |
FC/ST/SC可選 |
|
視頻指標 |
|
|
視頻通道 |
8~256可選 |
|
信號制式 |
PAL/NTSC/SECAM |
|
標稱輸入輸出電平 |
1Vp-p （典型） |
|
標稱輸入輸出阻抗 |
75Ω |
|
每通道帶寬 |
8 MHz |
|
抽樣頻率 |
16MHz |
|
量化等級 |
8/10bit |
|
微分增益 |
< 1%（典型值） |
|
微分相位 |
< 1?（典型值） |
|
加權信噪比 |
65dB（典型值） |
|
色亮度延時 |
10ns（典型值） |
|
色亮度增益差 |
± 10% （典型值） |
|
連接器 |
金屬 BNC |
|
數據接口 |
|
|
數據速率 |
DC-115.2Kbps/DC-2Mbps |
|
尺寸 / 供電 / 功率 |
|
|
尺寸 |
19英寸標準機箱 |
|
供電方式 |
機架電壓交直流 220V/110V 、 -48V 、 +24V 、 +12V 可選 |
|
最大消耗功率 |
150W(整機架 ) |
|
產品型號 |
產品描述 |
|
ST-GC-F-2U |
19英寸全鋁機箱，標準21槽位，內置式雙電源（機箱） |
|
ST-GC-N-8 |
8路BNC視頻局端板卡，單模單纖，FC接口，波長1310nm，傳輸距離20KM |
|
ST-GC-N-16 |
16路BNC視頻局端板卡，單模單纖，FC接口，波長1310nm，傳輸距離20KM |
|
ST-GC-N-8S |
8路BNC視頻局端板卡，1路共享反向數據，單模，單纖雙向，FC接口，波長1310/1550nm，傳輸距離20KM |
|
ST-GC-N-16S |
16路BNC視頻局端板卡，1路共享反向數據，單模，單纖雙向，FC接口，波長1310/1550nm，傳輸距離20KM |
