電力設備測溫是電網運維過程中的關鍵環節，隨著輸電線路大幅增加，人員運維難度也逐漸增強，電力遠程紅外測溫技術也亟待轉化升級。

作為機器視覺的物聯網設備制造商， 金三立獨創了 輸電電纜終端場在線測溫 裝置，將 可見光 技術 與熱成像 技術集 于一體，可實現對終端場 帶電發熱部件 的精確測溫 ， 并通過對終端場的運行狀態監測、現場監測、周界監測、人員監測，實現場景環境的全面感知，形成輸電電纜終端場在線測溫解決方案。

該 方案已 廣泛 應用于國網、南網 多 省 多 地市局，并獲得用戶高度認可， 將傳統人工每月一次一巡的周期，轉變為實時 多狀態、全方位隱患預警，極大 地 提高 了 巡檢效率 。

—輸電電纜終端場在線測溫效果—

方案亮點

雙光畫中畫

裝置采用熱成像鏡頭與可見光鏡頭一體化設計，既能實現金具、絕緣子、高壓套管、變壓器等關鍵設備、周邊煙火等進行溫度監測并及時預警，亦能對塔基、通道、金具等對象作全方位圖像視頻監測，并以雙光畫中畫的形式直觀呈現 ， 實現 全局畫面與細節 測溫 兼顧。

微氣象校正

根據 D/LT644 標準要求，熱成像檢測環境溫度不宜低于 0 ℃，濕度不大于 85% ，風速不大于 5m/s ， 裝置搭載七維 微氣象 模塊 ，可采集溫度、濕度、風速、風向、氣壓、雨量、太陽光輻射等微氣象參數，實現環境狀態的實時監測，并對熱成像的測溫數據作校準，進一步提高測溫數據的 精準度 。

多模式預警機制

在獲取溫度數據后，數據異常判斷也是極為關鍵環節，金三立測溫裝置采用多模式預警機制，通過對監測設備實行表面溫度判斷、實時分析判斷、三相比較判斷（三相相差小于等于 0.5 ℃），確保設備因缺陷產生的發熱現象能夠及時追蹤，并依據規范標準實現多級預警上告。

自動紅外巡檢

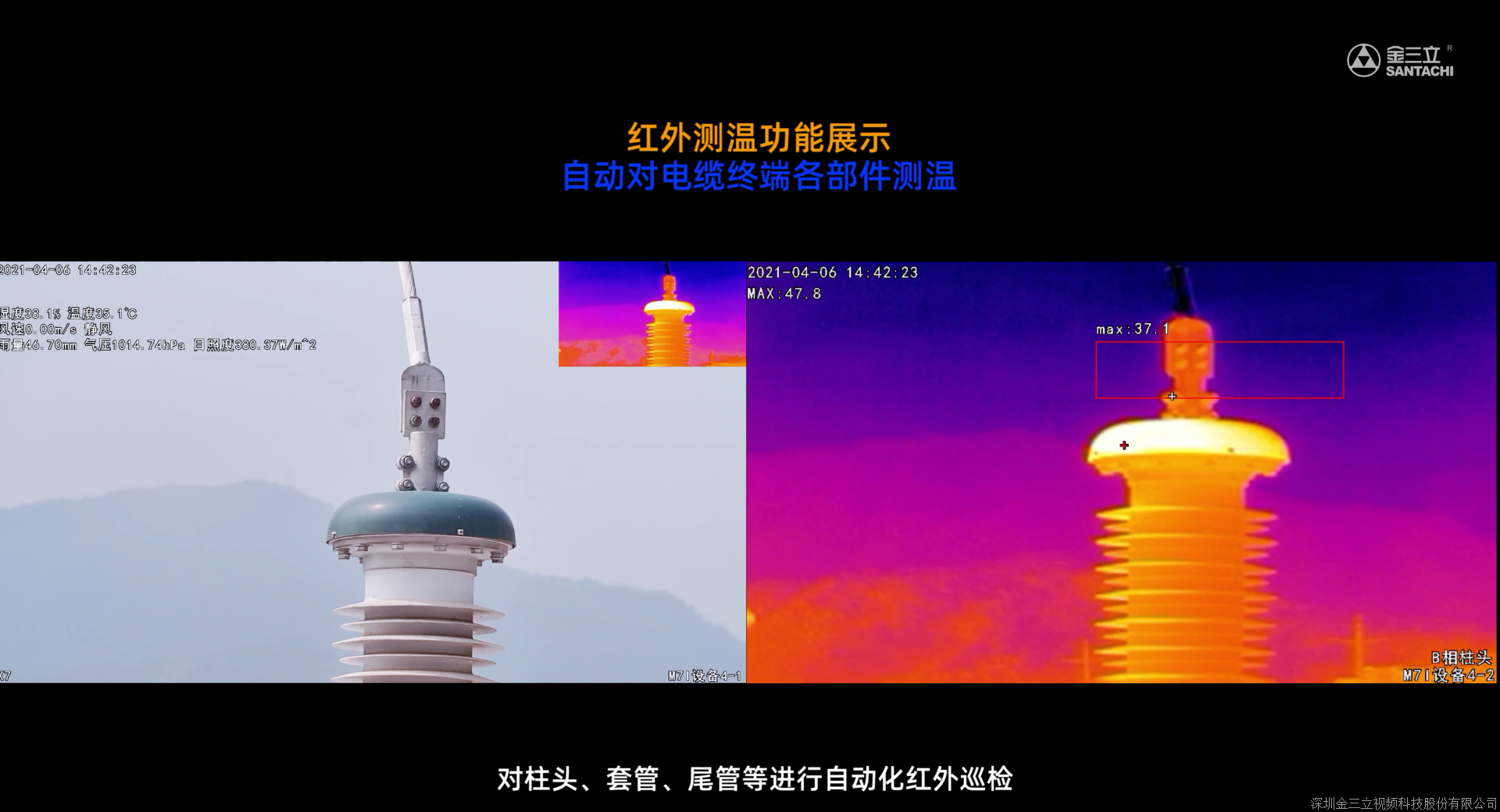

基于測溫校正、測溫預警等功能，金三立測溫裝置便可替代人工執行自動紅外巡檢，對終端場柱頭、套管、尾管依次進行測溫，同時在裝置前端完成溫度分析和判斷，并生成紅外巡檢報告，以更人性化形式全面展現終端場實時狀態，為運維人員提供運檢依據。

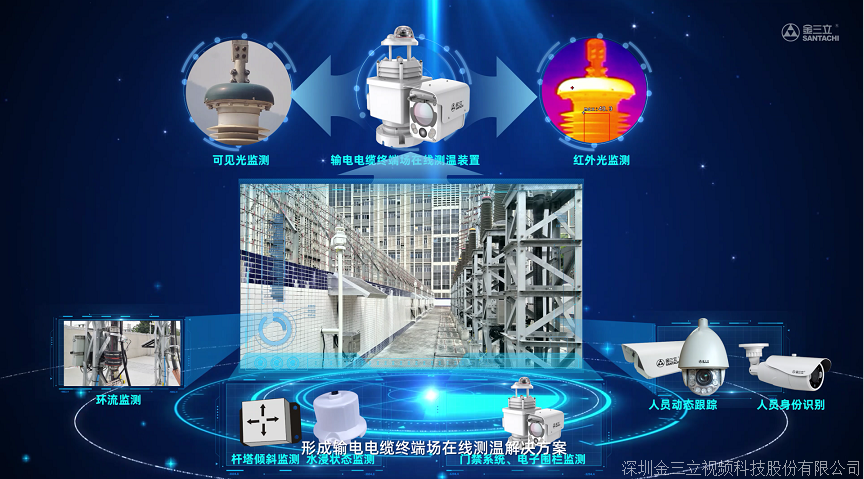

—輸電電纜終端場在線測溫解決方案—

智慧物聯網網關

裝置作為物聯網網關， 可連接融合多類型系統和傳感裝置，實現終端場多狀態綜合監測。

- 運行狀態監測

為保障終端場設備穩定運行， 接入 環流監測 傳感器 、 電流互感 器 裝置 、 小型測溫 傳感器， 實時分析 環流、 主纜電流 以及尾管 數據 ， 以便精確判斷設備故障點。

- 現場監測

終端場內配置 桿塔傾斜傳感器 和 水浸傳感器 ，可及時應對地質運動、惡劣天氣、線路拉力、水土流失等所帶來的桿塔傾斜和水浸等危害影響，并通過無線通訊將數據傳輸到裝置，在超過預設閾值時產生告警。

- 周界監測

為防止人員非法翻墻闖入或大型機械意外入侵，需對終端場圍墻的侵入情況進行監測。通過 連接 電子圍欄 和 智能門禁系統 ，結合高清視頻聯動， 可 快速定位外部入侵。

- 人員監測

融合 人員身份識別系統 ，結合黑白名單，實現智能考勤與進出人員管控 ； 融合 人員動態跟蹤系統 ， 可持續追蹤人員軌跡，并 結合安全著裝，安全區域的智能識別，實現智能安全生產。

輸電電纜終端場在線測溫解決方案 ， 不僅保障電網穩定運行，也實現了基層班組人員 增效減負目的， 真正做到無人值守 。 未來， 金三立還將持續創新升級，讓在線測溫解決方案于配電與變電領域轉化落地，助力精益可視化巡檢。
